Elemento |
Unidad |
MAI6130S-F |
MAI6136S-F |
MAI6140S-F |
|
Procesamiento |
|
|
|
|
|
Máximo diámetro de corte para piezas discoides |
mm |
Ø300 |
Ø360 |
Ø400 |
|
Máximo diámetro de corte para piezas de eje |
mm |
Ø135/Ø100 (herramientas agrupadas) |
Ø180/Ø100 (herramientas agrupadas) |
Ø225/Ø195 (herramientas agrupadas) |
|
Longitud máxima de la pieza |
mm |
500 |
500/750/1000 |
500/750/1000 |
|
Longitud máxima de torneado |
mm |
390 |
450/700/950 |
450/700/950 |
|
Longitud máxima de torneado de la torreta de 6 vías |
mm |
280 |
340/590/840 |
340/590/840 |
|
Diámetro máximo de torneado de la torreta de 6 vías |
mm |
Ø185 |
Ø255 |
Ø300 |
|
Husillo |
|
|
|
|
|
Nariz del husillo |
|
D4 o A₂-5 |
C5 |
C6 |
|
Agujero del husillo |
Ø |
Ø38 o Ø43 |
Ø40 |
Ø52 |
|
Conicidad del agujero del husillo |
|
MT.No.5 o conicidad de 40° |
MT.No.5 |
MT.No.6 |
|
Pasos de velocidad del husillo |
|
Sin escalones |
Sin escalones |
Sin escalones |
|
Rango de velocidades del husillo |
rpm |
200~3500 |
200~2800 |
200~2800 |
|
Avance |
|
|
|
|
|
Avance rápido del eje Z |
m/min |
10 |
10 |
10 |
|
Avance rápido del eje X |
m/min |
8 |
8 |
8 |
|
Recorrido |
|
|
|
|
|
Recorrido máximo del eje Z |
mm |
460 (18") |
490/740/990 |
490/740/990 |
|
Recorrido máximo del eje X |
mm |
165/260 (herramientas agrupadas) |
215/295 (herramientas agrupadas) |
235/295 (herramientas agrupadas) |
|

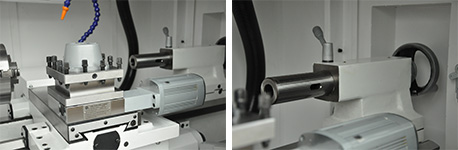

Torreta |
|
|
|
|
|
Estaciones de la torreta |
Portaherramientas colectivo o portaherramientas motorizado |
|
4 estaciones o 6 estaciones o herramientas agrupadas |
4 estaciones o 6 estaciones o herramientas agrupadas |
|
Sección transversal de la herramienta |
mm |
16×16 |
20×20 |
20×20 |
|
Cabezal trasero |
|
|
|
|
|
Diámetro externo del mango del cabezal trasero |
mm |
Ø50 |
Ø60 |
Ø60 |
|
Conicidad del mango del cabezal trasero |
|
MT.No.3 |
MT.No.4 |
MT.No.4 |
|
Recorrido máximo del mango del cabezal trasero |
mm |
130 |
120 |
120 |
|
Otros |
|
|
|
|
|
Entrada mínima |
|
0.001 |
0.001 |
0.001 |
|
Potencia del motor principal |
kW |
3 |
3.7 |
3.7 (Opcional 5.5) |
|
Potencia de la bomba de refrigeración |
W |
120 |
120 |
120 |
|
Dimensiones totales (L×An×Al) |
mm |
1500×945×1380 |
(1870/2120/2370)×1200×1415 |
(1870/2120/2370)×1200×1415 |
|
Peso neto |
kg |
1100 |
1500/1700/1900 |
1600/1800/2000 |
